Инструменты для бурения тоннелей
Буровые инструменты для прокладки тоннелей состоят из бурового долота, буровой штанги, бурильного хвостовика и соединительной втулки. Обычно они используются с гидравлической буровой установкой, соединяя бурильный хвостовик, соединительную втулку, буровую штангу и буровое долото гофрированной резьбой, что обеспечивает эффективное бурение.
Описание
маркер
Описание продукта
Буровые инструменты для прокладки тоннелей состоят из бурового долота, буровой штанги, бурильного хвостовика и соединительной втулки. Обычно они используются с гидравлической буровой установкой, соединяя бурильный хвостовик, соединительную втулку, буровую штангу и буровое долото гофрированной резьбой, что обеспечивает эффективное бурение. Резьбовое соединение позволяет буровому инструменту выдерживать больший крутящий момент и энергию удара, а также снижает потери мощности по сравнению с коническим соединением. В основном используемые в горнодобывающей и подземной инженерии, для крепления анкерных болтов и прокладки тоннелей, эти инструменты подходят для различных типов горных пород. Их основные характеристики:
1. Буровой инструмент использует гофрированное резьбовое соединение, при этом буровое долото имеет преимущественно цилиндрическую форму зубьев. Для чрезвычайно твердых пород и пород с высокой радиальной абразивностью используются крестообразные или X-образные буровые долота.
2. Высокая эффективность и высокая скорость бурения; (оптимизированная форма зубьев из сплава в виде столбиков, при этом различные формы зубьев и конструкции бурового долота выбираются в зависимости от типа породы);
3. Подходит для рабочих пространств с большим поперечным сечением;
4. Значительно снижает трудозатраты рабочих;
5. Для трещиноватых горных пород используются буровые долота с легким возвратом и буровые долота с обратным потоком;
6. Диаметр бурового долота может варьироваться от минимума φ33 мм до максимума φ76 мм.

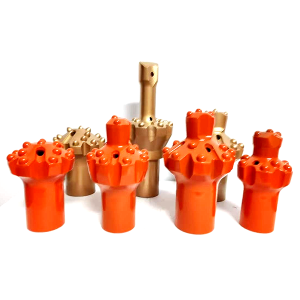

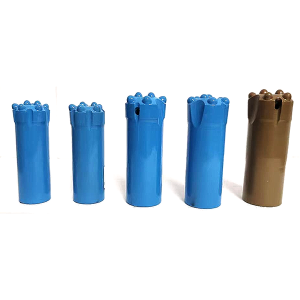

Буровые долота для проходки тоннелей классифицируются по типу головки следующим образом: крестообразные буровые долота, X-образные буровые долота, буровые долота с колонновидными зубьями и комбинированные буровые долота.
Буровые долота с колонновидными зубьями включают шестизубчатые, семизубчатые, восьмизубчатые, девятизубчатые, десятизубчатые, двенадцатизубчатые и тринадцатизубчатые типы; по форме зубьев они делятся на баллистические, конические и сферические. В зависимости от области применения к ним также относятся буровые долота для развертывания.
Технические характеристики буровых долот для проходки тоннелей варьируются от φ33 до φ76, а характеристики буровых долот для расширения — от φ64 до φ102.
Буровые штанги для проходки тоннелей можно классифицировать по размеру корпуса на H25, H28, H32 и H35, а по типу штанги — на стандартные буровые штанги (оба конца имеют наружную резьбу) и быстроразъемные буровые штанги (один конец соединяется с хвостовиком буровой штанги внутренней резьбой T38*15.63, а другой конец — с буровым долотом наружной резьбой R32*12.7R).
Технические характеристики буровых штанг варьируются от H25-32R/25R-2100 до H35-38T/32R-6400. Соединительные муфты для буровых штанг при проходке тоннелей можно разделить на муфты одинакового диаметра (оба конца имеют одинаковый тип резьбы) и муфты неравного диаметра (один конец имеет более крупную резьбу, чем другой).
Технические характеристики соединительных муфт варьируются от R25-150 до T38-190.

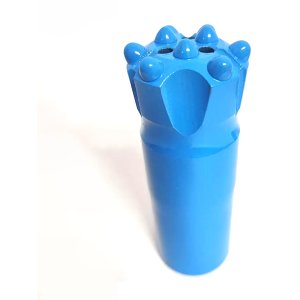

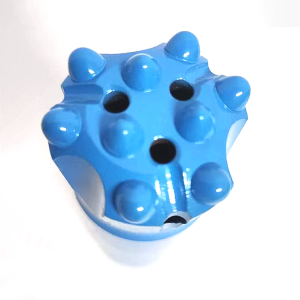

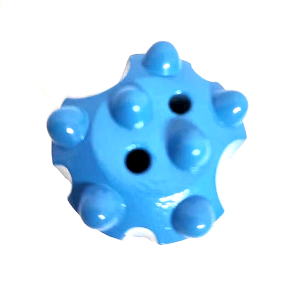

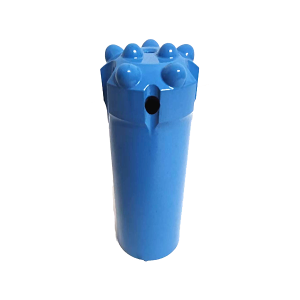

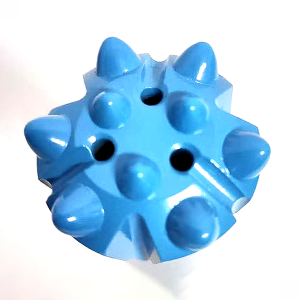

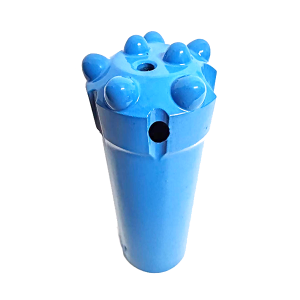

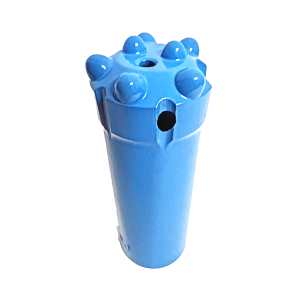

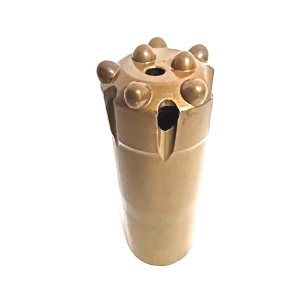

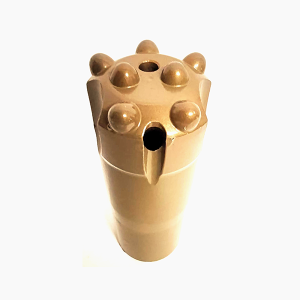

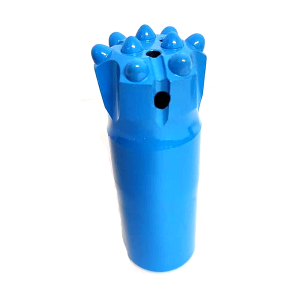

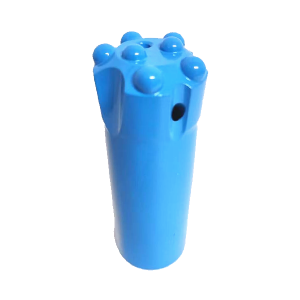

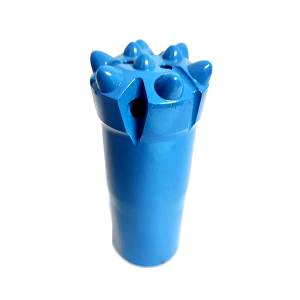

На верхнем изображении показано цилиндрическое буровое долото, доступное в семи- и девятизубчатом исполнении, с баллистической и сферической формой зубьев. Цилиндрические буровые долота в основном используются для бурения туннельных выработок, взрывных работ и т. д.

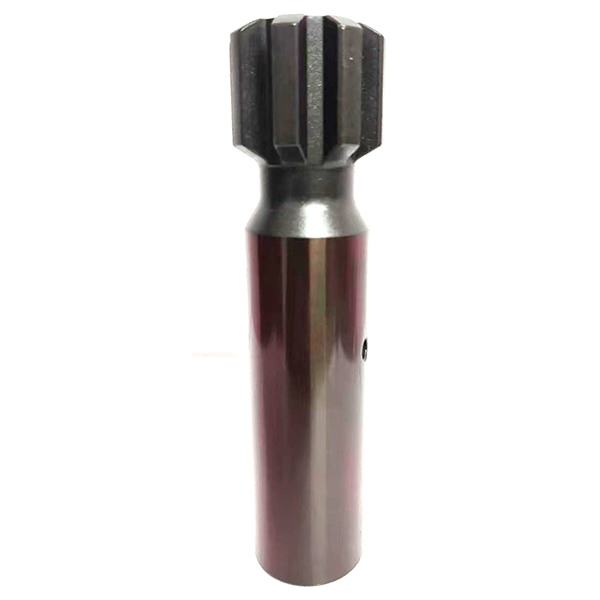

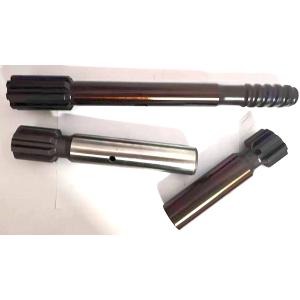

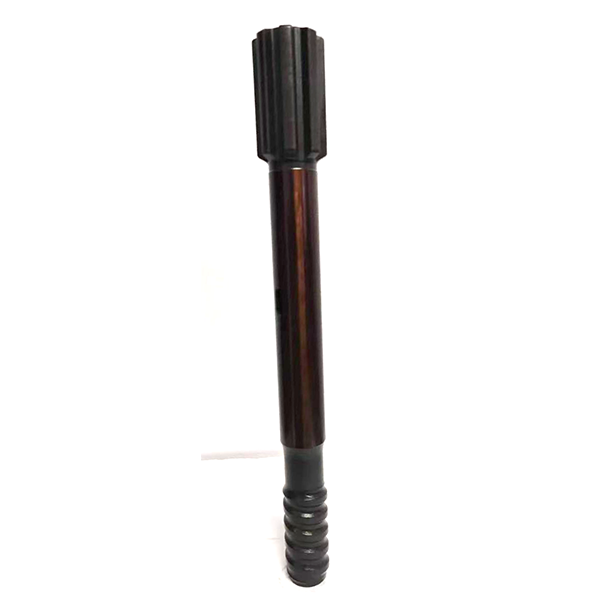

Верхняя часть — это хвостовик бурового долота. Хвостовик бурового долота в основном используется для соединения буровой установки с буровой штангой, передавая энергию удара и крутящий момент.

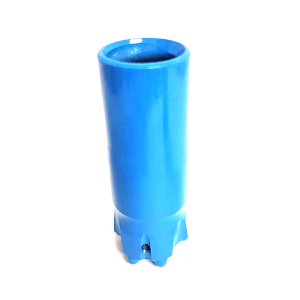

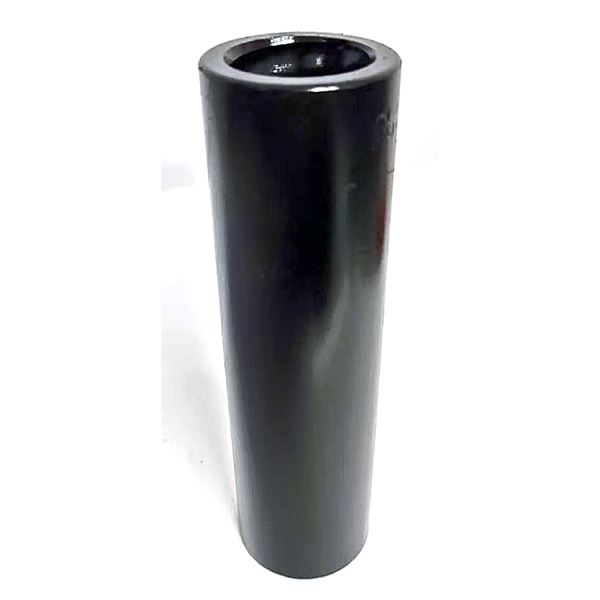

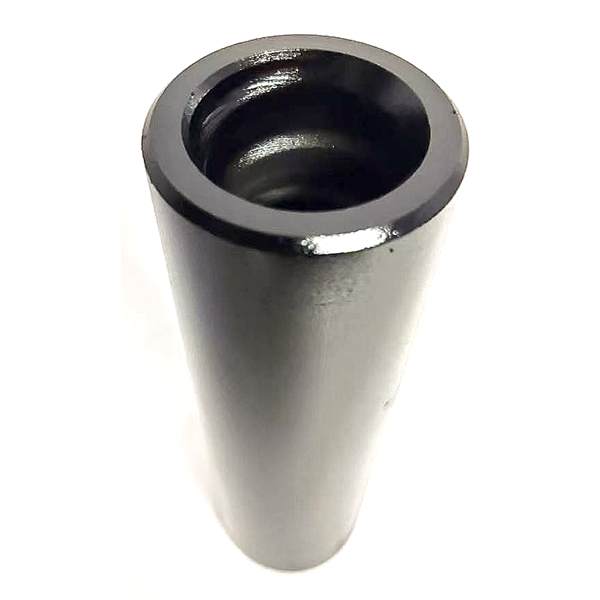

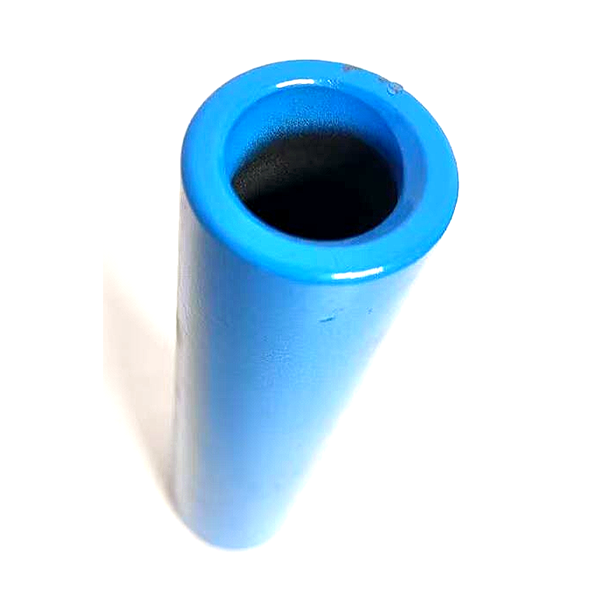

Верхняя часть представляет собой соединительную втулку, которая соединяет буровое долото с буровой штангой.

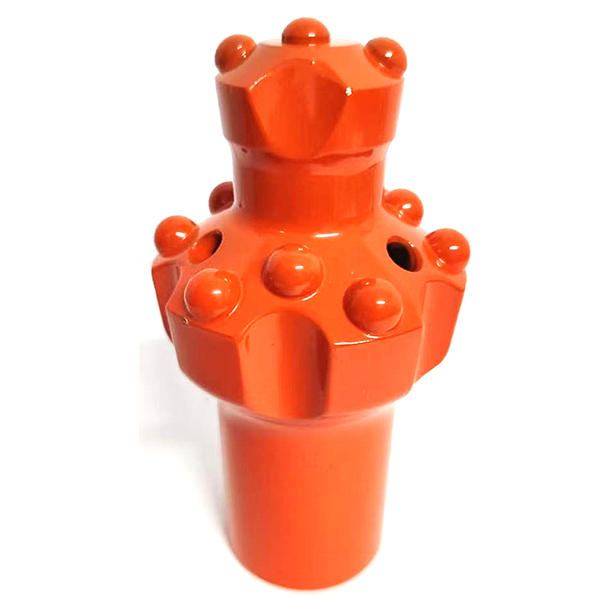

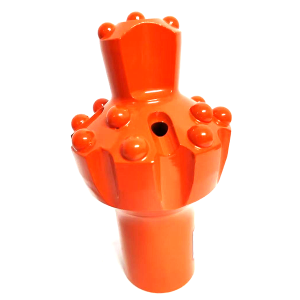

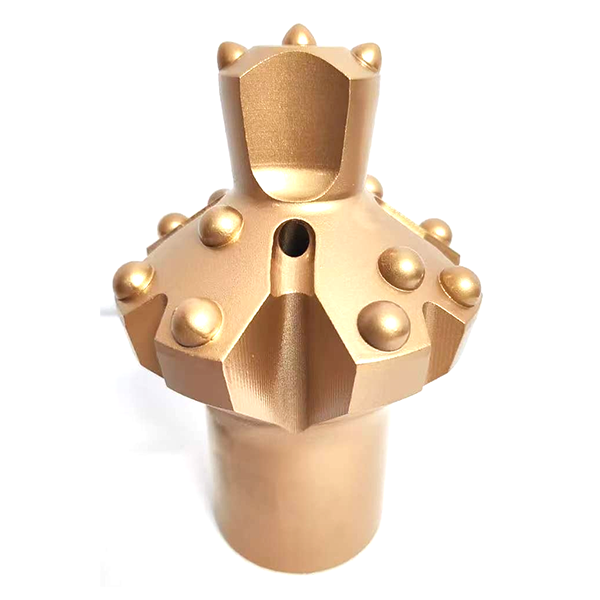

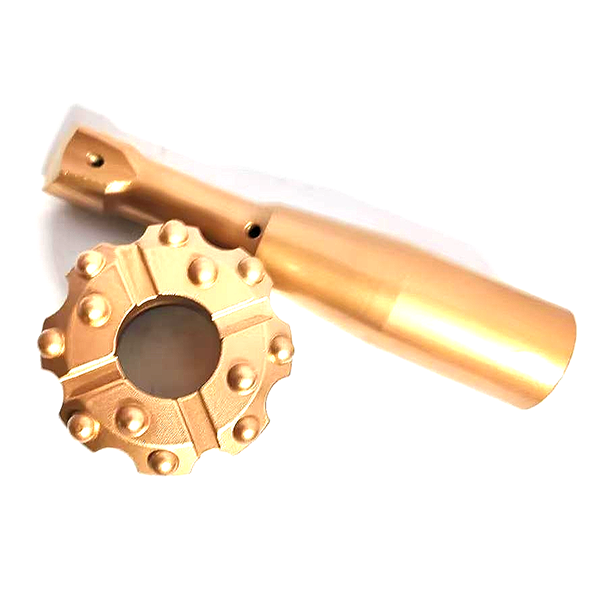

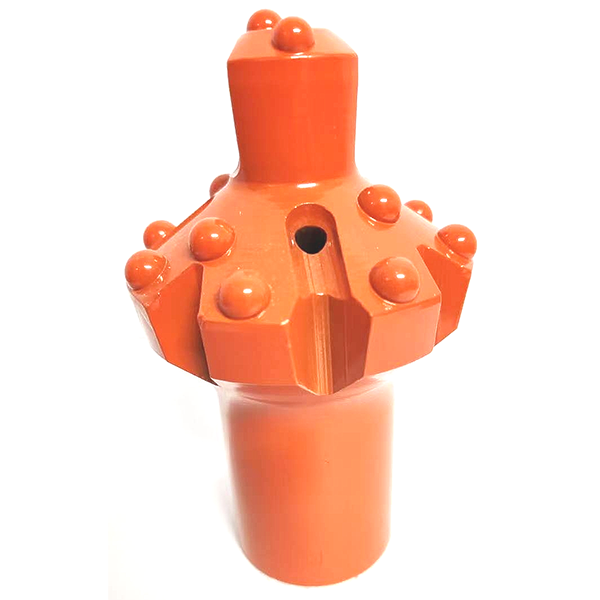

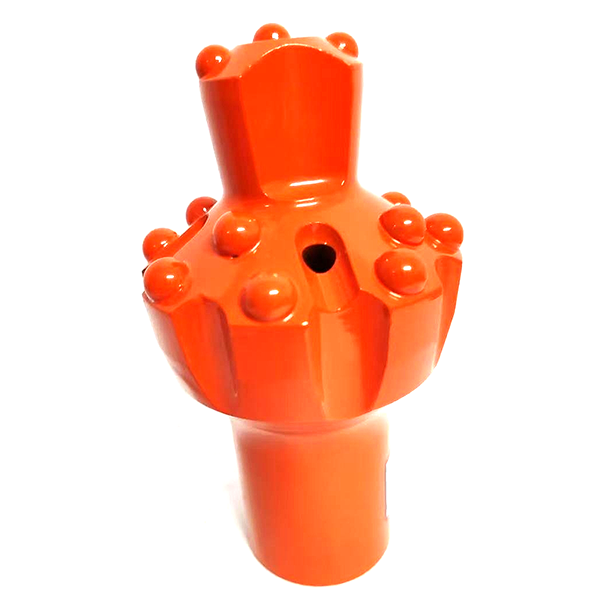

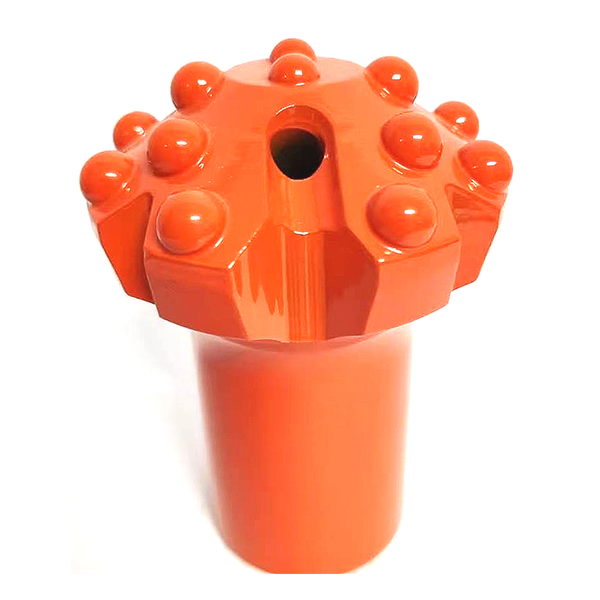

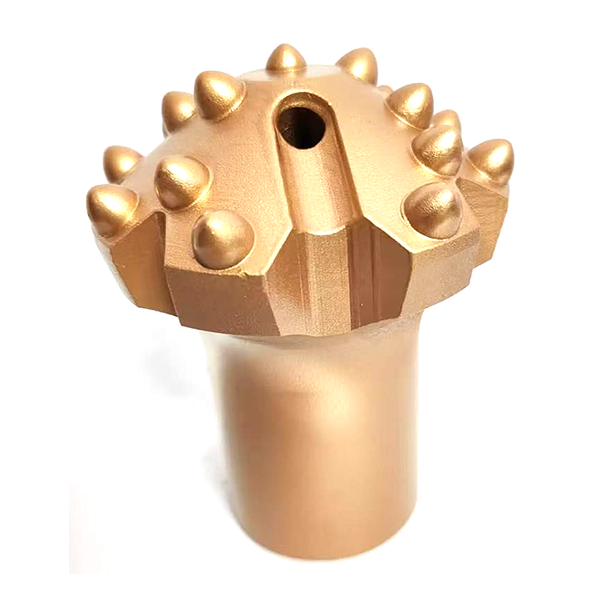

На изображении выше показано буровое долото для расширения. Буровые долота для расширения используются при прокладке туннелей, когда применяются специальные методы взрывных работ. Сначала с помощью резьбового бурового долота сверлится отверстие, а затем для операции расширения выбирается подходящее буровое долото для расширения.
